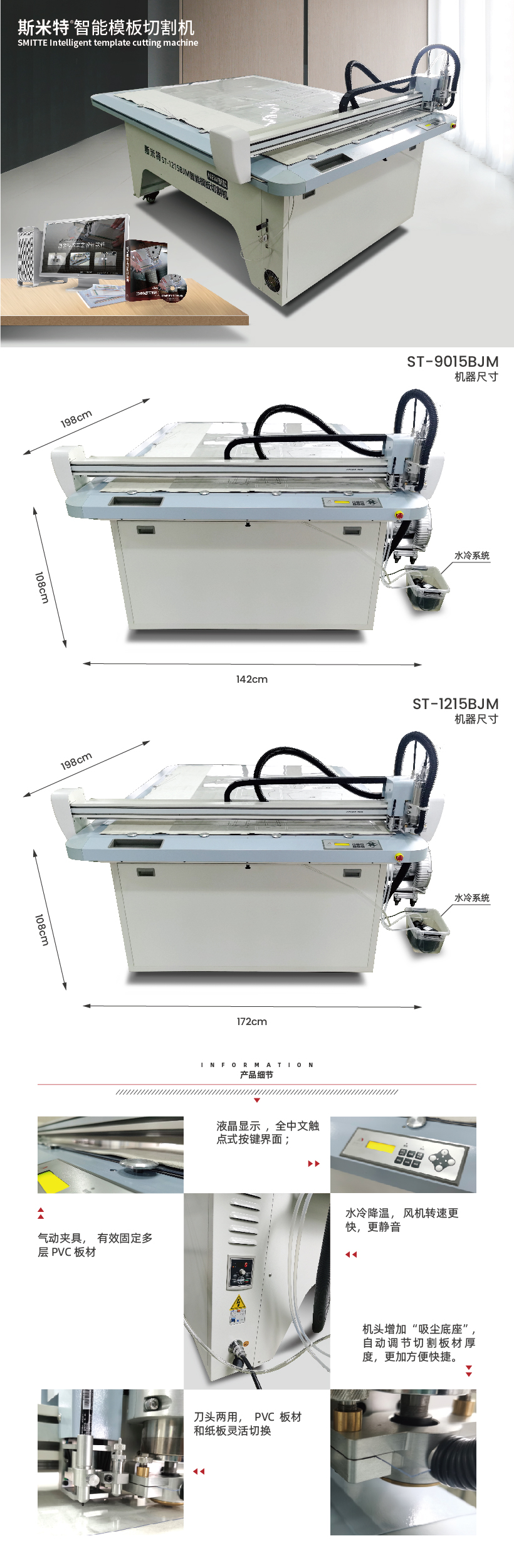

斯米特2020款智能模板切铣机
产品详情




性能特点

•斯米特机械模板机是集绘图、切样板、模板开槽为一体的多功能机型;

•模板软件可以自由打版设计样板,对样板进行开槽处理直接快速生成模板,取代了 传统手工操作复杂、繁琐的过程;

可以导入各类DXF/PLT等纸样文件,并用这些文件快速生产工艺模板文件;

•根据已有纸样文件,使用开槽工具选择必要的线条,并设置开槽宽度,偏移量等数 据,自动开槽;

自动生成模板外框,可选用外框类型(矩形、凸包轮廓、轮廓线等);

•提供放码系统,操作更快捷方便准确;

•软件设计模板完成之后可通过排料系统直接输出到模板切割机。


技术参数

   ModelST-9015BJM                   ST-1215BJM
最大工作幅面 max working areaW90*L150W120*L150
最大速度max speed 笔速PEN0-1000mm/s,刀速KNIFE 0-800mm/s
材质固定方式material fix form 真空吸附,气动压板Vacuum adsorption air pressure plate
切割材料类型 cut material PVC橡胶板、亚克力板、环氧树脂板、黄厚纸板、白卡纸、牛皮纸PVC   rubber plate, acrylic plate, epoxy resin plate, yellow thick cardboard, white   cardboard, kraft paper
铣刀电机 Milling cutter motor 水冷方式,800W标配,变频器调节转速,选配高转速主轴4万速 water   cooler 800w standard model With nverter adjusts the speed, and the optional   high speed spindle is 40,000
笔型/刀型 PEN/TOOLS中性笔/合金钢刀/单刃多刃铣刀Gel pen / alloy steel knife /   single-blade multi-blade milling cutter
刀柄直径 Knife handle diameter 3.175mm   4mm
数据接口serial interface 网口(TCP),串口(RS232)U盘存读Net work interface (tcp) serial interface (RS232) Udisk
切割厚度cut thickness4mm
操作面板display 液晶显示+触点控制 LCD   display touche point
吸尘方式 Dust collect mode品牌强力吸尘器1.5KW
工作电压/功率 voltage /capacity 交流 AC220±10% 50HZ/3.5KW
工作环境 working environment温度1-35湿度RH15-85%(无凝水) Temperature 10-35   Humidity   RH15-85%(WITHOUT CONDENSATION )
工作特性 working feature 笔式绘图,纸样切割,模板开槽一机完成,可读取标准HP-GL格式数据:PLTDXF等格式,切纸样板和铣模板可切换.With function of Pen drawing /pattern cutting/template cutting   in one unit .Can read standard HP-GL date
行业领域Domain服装、箱包、玩具等行业的样板绘图、模板模具切铣Garment luggage toys   pattern cutter ,Templte plate cutter
机器尺寸Machine sideL1980*W1420*H1080mmL1980*W1720*H1080mm
外包装尺寸Packing sizeL2200*1520*H1150mmL2200*1820*H1150mm
